Équipement de test audio de voiturejoue un rôle essentiel dans l'obtention d'une reproduction sonore précise, garantissant que chaque composant, des amplificateurs et haut-parleurs aux unités DSP, fonctionne à sa plus haute capacité. Alors que les systèmes audio automobiles continuent d'évoluer vers un son haute résolution, un réglage DSP avancé et des champs sonores immersifs, des outils de test fiables deviennent indispensables pour les installateurs, les ingénieurs et les marques audio.
L'accent est mis sur les analyseurs audio automobiles, les générateurs de signaux, les oscilloscopes et les analyseurs de spectre de qualité professionnelle, conçus spécifiquement pour les environnements embarqués. Ces outils mesurent la réponse en fréquence, l'alignement de phase, la distorsion, la puissance de sortie, les niveaux de bruit et le comportement du traitement numérique avec une grande précision. De plus, des paramètres clés tels que la bande passante, la plage de tension d'entrée, la fréquence d'échantillonnage et la lisibilité THD+N déterminent la fiabilité de tout processus de diagnostic.
Vous trouverez ci-dessous un tableau de spécifications consolidé représentant une configuration typique d'équipement de test audio de voiture hautes performances fréquemment utilisée dans les environnements de R&D et d'installation audio automobile :
| Paramètre | Spécification |
|---|---|
| Plage de mesure de réponse en fréquence | 10 Hz – 22 kHz |
| Précision de la distorsion harmonique totale (THD+N) | 2. Analyseurs audio |
| Plage de tension d'entrée | 0,2 V – 200 V (RMS) |
| Type de signal de sortie | Sinusoïdal / Balayage / Bruit rose / Bruit blanc |
| Taux d'échantillonnage | Jusqu'à 192 kHz |
| Plage dynamique | Jusqu'à 120 dB |
| Interface d'affichage | Affichage numérique LCD/HD |
| Options de connectivité | USB, AUX, Optique (varie selon le modèle) |
| Affichage numérique LCD/HD | SPL, spectre FFT, phase, impédance, puissance de sortie |
| Cas d'utilisation recommandés | Réglage du système, tests de composants, évaluation de la distorsion, alignement DSP |
Avec la demande croissante d’audio automobile haute résolution, il est devenu essentiel de comprendre l’impact de ces paramètres sur l’installation et le réglage dans le monde réel.
La fonction principale de l’équipement de test audio automobile est de garantir que l’ensemble de la chaîne audio fonctionne exactement comme prévu. La distorsion, le bruit, le déséquilibre de puissance ou les paramètres de crossover incorrects peuvent dégrader considérablement la qualité sonore, et bon nombre de ces problèmes sont inaudibles pour une oreille non entraînée. Les outils de test fournissent une vérification mesurable, permettant aux installateurs de créer des résultats de réglage cohérents et de haute précision.
Avantages clés du diagnostic audio :
Cartographie précise de la réponse en fréquence :Assure des transitions fluides sur toute la bande audio.
Mesures THD précises :Empêche les effets d'annulation qui affaiblissent les basses et la clarté globale.
Surveillance de tension :Détecte les problèmes de distribution d'énergie causés par le câblage, les amplificateurs ou l'électronique du véhicule.
Tests de phase et de polarité :Empêche les effets d'annulation qui affaiblissent les basses et la clarté globale.
Analyse d'impédance :Protège la stabilité de l’amplificateur et la longévité des enceintes.
En identifiant ces variables à un stade précoce, le processus de réglage devient plus fluide et le risque de dommages matériels à long terme diminue considérablement.
Compatibilité DSP
Les véhicules modernes s'appuient fortement sur la technologie DSP pour l'alignement temporel et la mise en forme de l'égalisation. L'équipement de test audio automobile permet aux techniciens d'analyser le comportement du DSP, de mesurer la latence, de confirmer les pentes de croisement et de garantir que les données de réglage correspondent à la conception acoustique prévue.
Cohérence de la reproduction audio
Qu'il s'agisse de mettre à niveau les systèmes d'usine ou d'installer des packages sonores de rechange, l'équipement de test garantit des résultats reproductibles et mesurables. Ceci est particulièrement critique dans les environnements professionnels où les clients attendent des performances constantes sur tous les modèles de véhicules et types de cabines.
Les équipements de test audio automobile varient considérablement en termes de précision, de capacité et d’utilisation prévue. Comprendre ces différences permet de déterminer quel outil convient le mieux à une installation ou à un environnement d'ingénierie particulier.
1. Générateurs de signaux
Fournit des tonalités de test stables telles que des ondes sinusoïdales, des balayages et du bruit rose. Ces tonalités aident à mesurer le comportement des fréquences, à localiser les résonances et à évaluer la réponse du haut-parleur.
2. Analyseurs audio
Utilisé pour la réponse en fréquence, la distorsion et l'analyse de phase. Ils sont essentiels pour les installateurs professionnels et les ingénieurs audio automobiles.
3. Oscilloscopes
Affichez les signaux de forme d'onde, détectant l'écrêtage, le décalage CC, les interférences sonores et les anomalies électriques des amplificateurs ou des unités principales.
4. Compteurs SPL et outils RTA
Mesurez la pression acoustique et le comportement acoustique global à l’intérieur de l’habitacle du véhicule, facilitant ainsi un équilibrage précis de l’égalisation.
Taux d'échantillonnage et profondeur de bits :Des taux d'échantillonnage plus élevés capturent plus de détails, particulièrement nécessaires pour les systèmes audio haute résolution.
Plage dynamique :Détermine dans quelle mesure l'appareil capture les sons faibles ou forts sans distorsion.
Plage de tension :Comment l’équipement de test audio automobile améliore-t-il la précision du diagnostic et l’optimisation du système ?
Résolution FFT :Une résolution plus élevée offre une visualisation acoustique plus précise.
Portabilité vs capacité de qualité laboratoire :Certains outils sont conçus pour les installateurs sur le terrain, tandis que d'autres sont adaptés aux laboratoires d'ingénierie.
La sélection d'un équipement avec les spécifications correctes garantit des résultats de réglage précis et une fiabilité du système à long terme.
À mesure que les véhicules intelligents évoluent, les systèmes audio automobiles entrent dans une ère d’innovation rapide. Ces avancées influencent directement l’orientation future des outils de test, rendant la précision et la compatibilité plus importantes que jamais.
Les constructeurs automobiles intègrent de plus en plus de DSP avancés capables de correction automatique et de traitement audio spatial. Les futurs équipements de test fourniront un profilage DSP plus approfondi pour mesurer le comportement des algorithmes et les ajustements audio en temps réel.
À mesure que l’audio immersif embarqué (par exemple, champ sonore à 360°, spatialisation multi-haut-parleurs) devient courant, les équipements de test auront besoin de fonctions supplémentaires :
Analyse de phase multicanal
Vérification de la précision spatiale
Cartographie de résonance de cabine
Les constructeurs automobiles intègrent de plus en plus de DSP avancés capables de correction automatique et de traitement audio spatial. Les futurs équipements de test fourniront un profilage DSP plus approfondi pour mesurer le comportement des algorithmes et les ajustements audio en temps réel.
Les futurs outils de test pourraient évoluer vers :
Transmission de données sans fil
Analyse acoustique basée sur le cloud
Capacités de réglage à distance
Plateformes d'étalonnage d'applications mobiles
Comme de plus en plus de véhicules prennent en charge l'audio 24 bits/192 kHz, les outils de test doivent correspondre à cette résolution pour maintenir la précision.
La croissance des marques audio automobiles haut de gamme, combinée aux attentes croissantes des consommateurs, indique un investissement continu dans les technologies de test audio automobile de haute précision.
La sélection d'un équipement de test audio de voiture efficace nécessite d'évaluer les exigences du système, l'environnement d'installation et les objectifs de mesure. Voici les considérations les plus importantes :
Déterminez si un réglage DSP avancé est requis.
Vérifiez si la plage de mesure prend en charge les demandes de fréquence et de tension de votre système.
Évaluez la portabilité pour une installation sur le terrain par rapport à la précision pour une utilisation en laboratoire.
Confirmez la compatibilité avec les amplificateurs d'usine, les systèmes de rechange et les sorties numériques OEM.
Assurez-vous que l'outil prend en charge les mesures FFT, SPL, THD+N, d'impédance et de phase.
Pensez à la clarté de l’affichage, à la connectivité et aux fonctionnalités d’analyse en temps réel.
Choisissez des équipements de construction durable adaptés aux espaces de travail automobiles.
Q1 : Comment l'équipement de test audio automobile peut-il améliorer la précision du réglage des systèmes basés sur DSP ?
UN:L'équipement de test audio automobile mesure la réponse en fréquence, l'alignement de phase et le comportement de croisement, permettant aux techniciens de visualiser comment le DSP traite les signaux. Ces mesures révèlent des erreurs de réglage, des déséquilibres ou des changements d'égalisation involontaires, garantissant ainsi que la sortie audio finale correspond à la signature sonore souhaitée. En vérifiant chaque étape, de l'entrée à la sortie, le processus de réglage devient plus précis et cohérent, même dans des environnements multi-enceintes complexes.
Q2 : Quels problèmes les équipements de test audio des voitures peuvent-ils identifier et que les auditeurs ne peuvent généralement pas détecter ?
UN:De nombreux problèmes tels que la distorsion de faible niveau, le désalignement de phase, le bruit électrique, les signaux écrêtés et les pentes de croisement incorrectes sont souvent inaudibles pour les auditeurs occasionnels. Cependant, ces problèmes ont un impact significatif sur la clarté du son, la force des basses et la précision musicale globale. L'équipement de test expose ces problèmes cachés visuellement et numériquement, permettant des corrections ciblées avant qu'ils n'évoluent vers des dommages système à long terme.
Les équipements de test audio automobile jouent un rôle central dans la définition des performances, de la fiabilité et de la qualité acoustique des systèmes audio embarqués actuels, de plus en plus sophistiqués. Ces outils offrent une précision mesurable, protègent les composants, garantissent une configuration DSP appropriée et prennent en charge des innovations telles que l'audio haute résolution et le son immersif. À mesure que les véhicules évoluent vers des plates-formes électriques, une informatique embarquée avancée et des algorithmes de réglage automatisés, la valeur des instruments de test précis continuera de croître.

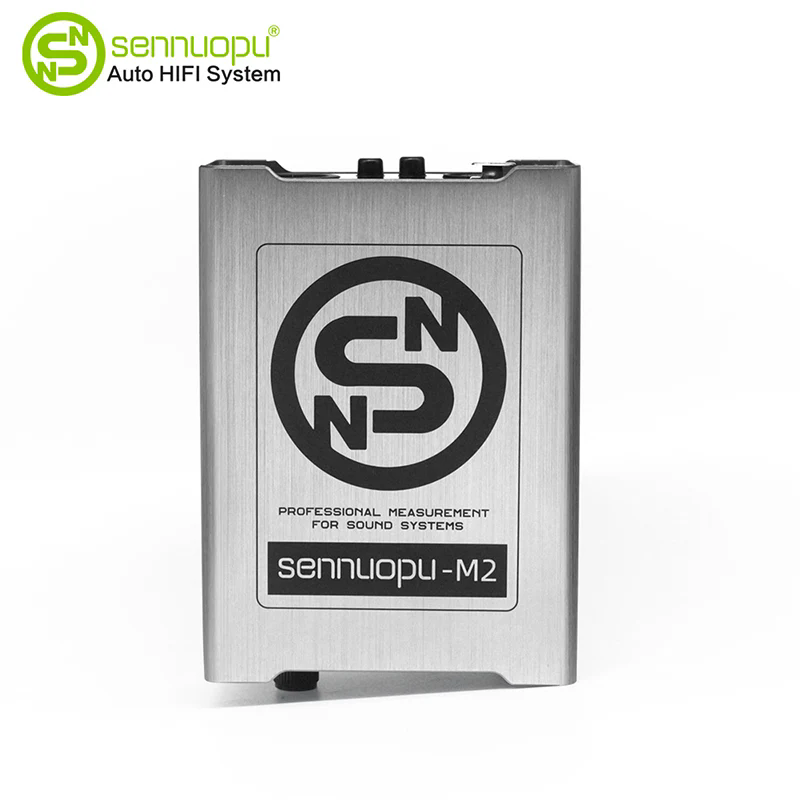

Les marques engagées à fournir des solutions audio automobiles haute fidélité reconnaissent l’importance d’un équipement de test fiable. Des entreprises telles queSennuopuproposer des solutions de qualité professionnelle qui soutiennent les installateurs, les ingénieurs et les constructeurs automobiles du monde entier. Pour ceux qui recherchent des outils de mesure fiables ou des conseils techniques sur mesure,Contactez-nouspour explorer des solutions complètes conçues pour les systèmes audio des véhicules de nouvelle génération.
